螺旋洗砂機圖片,螺旋洗石機工作原理

優勢結構簡單運行穩定

進料粒度500-1200 mm
生產能力12-200 t/h
產品優勢清洗效果好

適用物料：磨料，耐火材料，水泥、石英砂、鋼砂、爐渣粉、銅礦石、鐵礦石、金礦砂、混凝土骨料、瀝青骨料等

應用領域：適用于爐渣粉、金礦砂、混凝土骨料、瀝青骨料等多種硬、脆物料的細碎與中碎

型號齊全 在線咨詢支持定制

產品簡介
圖片展示
性能優勢
工作原理
技術參數

產品簡介

螺旋洗砂機也可以叫螺旋洗石機，主要適用于中細粒度和粗粒度物料的洗選作業，用于公路，水電，建筑等行業的洗選、分級、除雜，以及細粒度和粗粒度物料洗選等作業，特別適用于制作磨料，耐火材料，水泥、石英砂、鋼砂、爐渣粉、銅礦石、鐵礦石、金礦砂、混凝土骨料、瀝青骨料等多種硬、脆物料的細碎與中碎，是一種高效，節能的碎石制砂設備，比傳統制砂機節能50%.
螺旋洗石機結構合理、維修便利、處理量大、功率消耗小、洗凈度高。新穎的密封結構、全封閉油浴式傳動裝置、可調式溢流堰板，確保了該系列產品高效、耐用、清洗、脫水效果好，細粒產品保持穩定等特點。

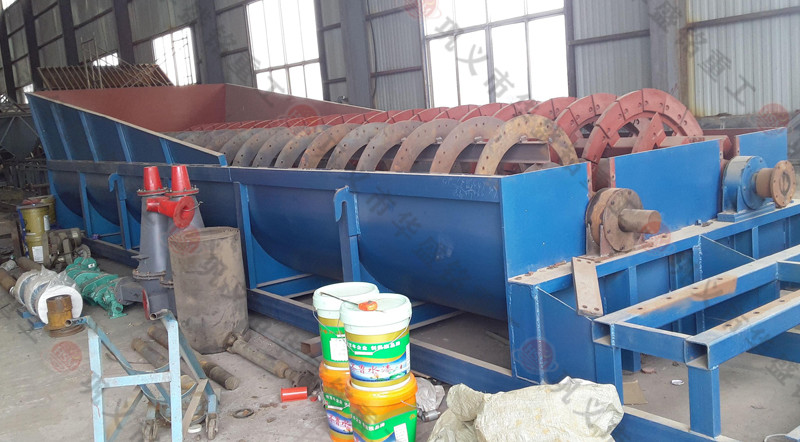

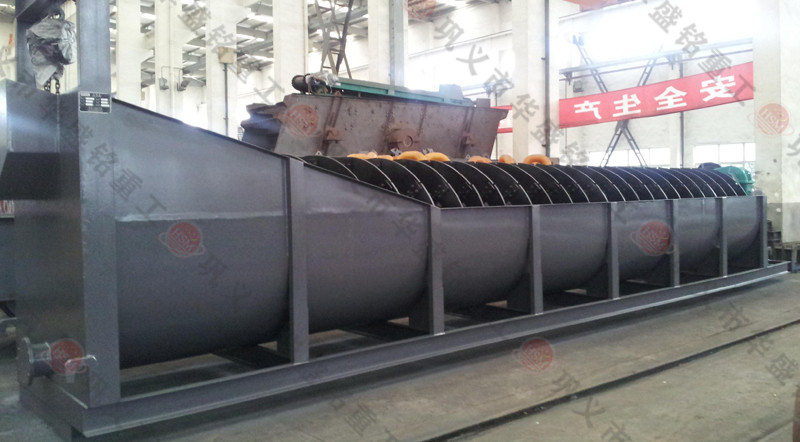

圖片展示

性能優勢

一、結構簡單，運行穩定。
二、使用壽命比較長，幾乎沒有易損件。
三、適用于各種各樣的工作環境。
四、所洗物料流失少、選洗效率高，可完全滿足高等級用料的要求。
五、軸承和水、物料分開，避免機器過早因污染生銹而引發的損壞現象。
六、極少情況下需要維修，因此可大大降低成本。

工作原理

螺旋洗砂機物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度。

技術參數

規格		XS0760	XS1060	XS1272	XS1572	XS1575
螺旋直徑		750	1000	1200	1500	1500
螺旋長度		6000	6000	7500	7500	7500
螺旋轉速(r/min)		18	18	16	16	16
處理量（t/h）		5-20	10-30	30-50	50-80	80-100
配套電機(kw)		7.5	11	15	22	30
外形尺寸	長	7.8	7.8	9.3	9.3	9.6
	寬	0.8	1.25	1.44	1.85	1.85
	高	1.5	2.2	2.4	2.8	2.8

注：產品不斷升級中，型號參數如有變動以現實聯系為主。

雙螺旋洗砂機型號參數

規格型號	XS1500	XS2000	XS2400	XS3000
螺旋直徑	750x2	1000x2	1200x2	1500x2
長度	7500	7500	7500	7500
螺旋轉速(r/min)	18	18	18	18
產量(t/h)	60-80	80-150	150-220	180-280
配套電機(kw)	7.5x2	11x2	15x2	22x2
長	9.6	9.6	10.3	10.5
寬 (m)	1.75	2.25	2.65	3.35
高 (m)	1.5	2.2	2.4	2.8
